(DK) NSXT GM Config

GM 구성 후 LM을 연동 하면 LM에 EDGE에서 RTEP을 설정 할 수 있는 항목이 나온다.

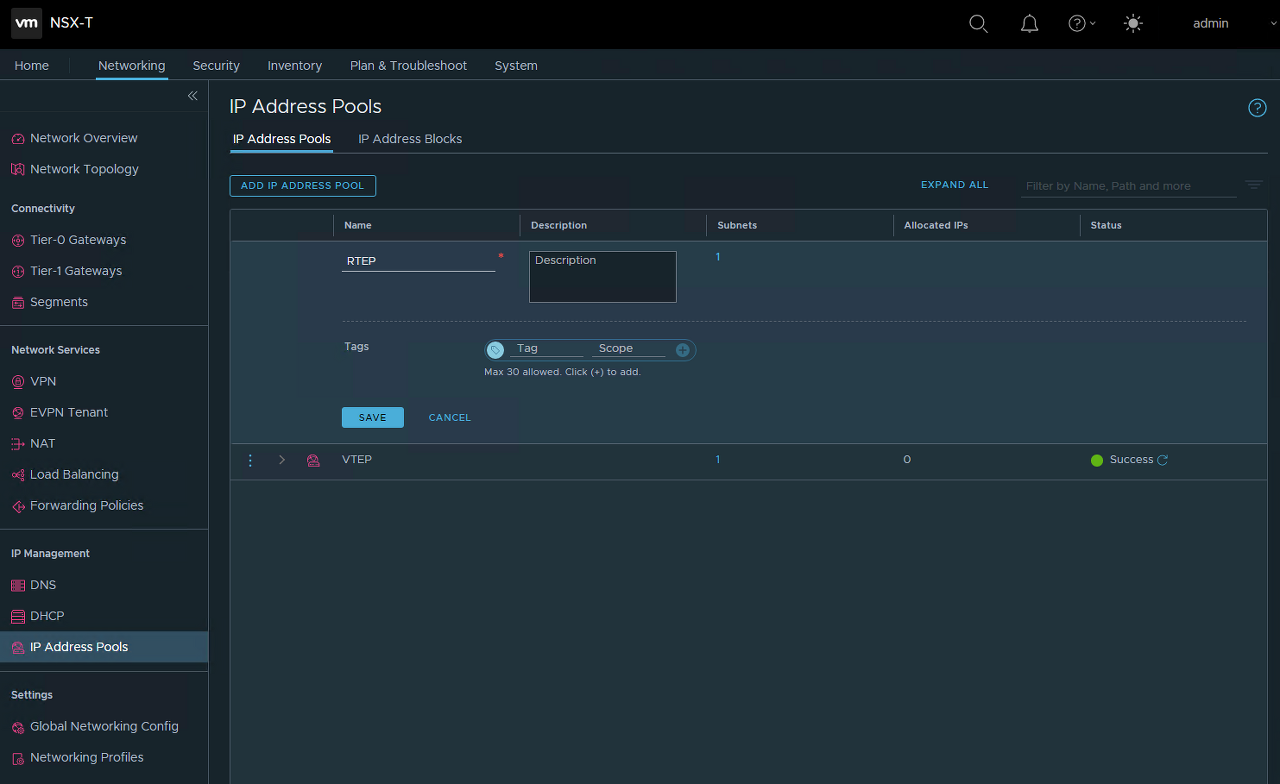

LM에서 RTEP IP Pool 설정(1)

RTEP IP Pool 설정

LM에서 RTEP IP Pool 설정(2)

LM EDGE 설정 (TEST는 EDGE 한개로 테스트 진행, 리소스 부족)

EDGE 생성 후 EDGE CLUSTER 구성

RTEP을 VLAN쪽으로 구성

EDGE CLUSTER Configure Strech Networking 클릭

RTEP 구성

연동이 되면 Status가 Established가 됨

Stratus Established

GM에서 VLAN(업링크)의 대한 Segment 생성

LM의 상단 스위치의 VLAN으로 설정

NSXT 구성과 동일하게 구성 (현재는 Active-Standby로 구성하였으며) 이는 SRM - Replication을 사용하여 DR구성을 하기 위함, 만약 Active - Active 구성을 하기 위해서는 Storage 부터 언더레이 네트워크 전부의 대한 구성이 필요

T0구성

A site의 Uplink 인터페이스 설정

A Site Uplink

B Site의 Uplink 인터페이스 설정
